Листогибочный гидравлический пресс MetalTec HBС 135/2500 4+1 ЧПУ МТ-15

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Мощность двигателя, кВт	11 кВт
  Вес	7000 кг
  Усилие	135 т
  Длина, мм	2800
  Ширина, мм	1600
  Высота, мм	2500
  Расстояние между колоннами	1980 мм
  Глубина подачи (зев)	350 мм
  Ход пуансона	200 мм
  Ход заднего упора	600 мм
  Высота открытия	455 мм
  Рабочая скорость	14 м/мин
  Скорость возврата	140 м/мин
  Частота вращения главного двигателя	1440 об/мин
  Длина гиба	2500 мм
  Оси	4+1
  Скорость подвода	160 м/мин

• Описание

  НАЗНАЧЕНИЕ

  Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

  ОБЛАСТЬ ПРИМЕНЕНИЯ

  Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

  • детали кузова машин;
  • воздуховоды и системы вентиляции;
  • элементы напольных покрытий, лестницы, двери и лифтовые кабины;
  • корпуса электрошкафов и аналогичных устройств;
  • кожуха и короба, для практически любого вида оборудования и машин;
  • устройства и приборы бытового назначения;
  • декоративные изделия и т.д.



  КОМПЛЕКТАЦИЯ

  • СИСТЕМА УПРАВЛЕНИЯ MT-15
  • НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ SUNNY (США)
  • ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ GIVI MISURE (Италия) PREMIUM
  • КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ BOSCH-Rexroth (Германия)
  • УПЛОНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США) / или аналог
  • ФИТИНГИ ГИДРАВЛИЧЕСКИХ ТРУБОК EMB (Германия) / или аналог
  • ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (Тайвань)
  • ГЛАВНЫЙ ДВИГАТЕЛЬ Siemens (Siemens Beide Standard Motors Ltd. (SSML))
  • ЭЛЕКТРОКОМПОНЕНТЫ SCHNEIDER (Франция)
  • БЫСТРАЯ СМЕНА ИНСТРУМЕНТА тип PROMECAM (Европа / Япония)
  • ГИДРОЦИЛИНДРЫ 2 шт.
  • КОМПЕНСАЦИЯ ПРОГИБА Электромеханическая (Автоматическая)
  • ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ) KACON (Ю. Корея)

  СХЕМЫ ОБРАБОТКИ



  РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР



  F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба; S (толщина), мм - толщина материала (листа) для гибки; V (открытие), мм - открытие матрицы; h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки; L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса); R (радиус), мм - внутренний радиус гиба; TS (предел прочности) - предел прочности материала детали для гибки. F = (1,42 x TS x S2 x L) / 1000 x V R = (5 x V) / 32

  Конструктивные особенности

  	ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).
  	ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15 Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба. Сенсорное управление 15-дюймовый полноцветный дисплей высокого разрешения Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей) Управление компенсацией бомбирования Поддержка сервосвязи/аналогового управления Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах Периферийный интерфейс SB Одна программа сожержит 25 рабочих этапов Поддержка хранения 100 программ гибки Гибка под свободным углом
  	БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
  	КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ) Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
  	ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.
  	СИНХРОНИЗАЦИЯ ЧПУ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

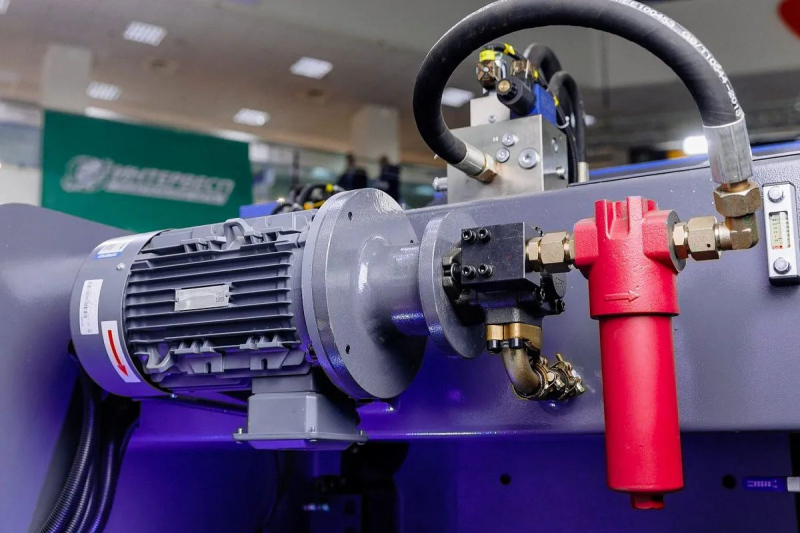

  	ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ) Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).
  	ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

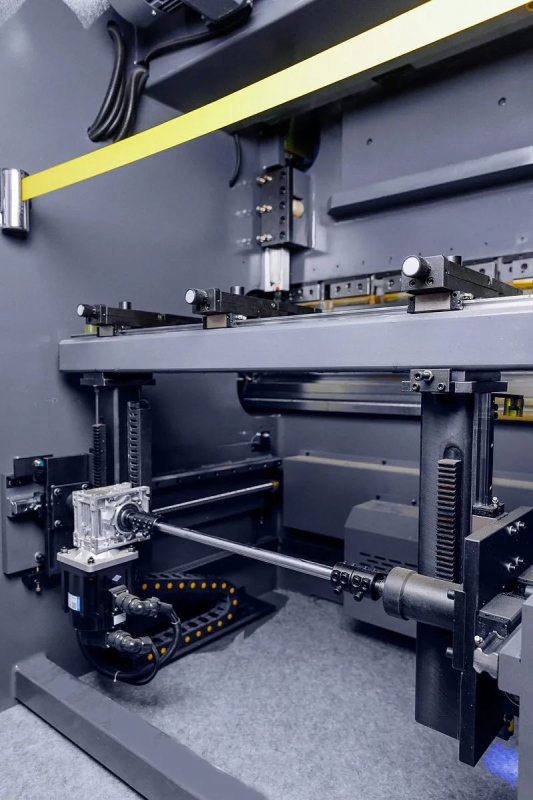

  	ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм. Задние упоры поддерживают работу в осях: Ось X - перемещение упоров от / к оператору Ось R - перемещение упоров вниз / вверх.
