MetalTec BS 400 ZA автоматический колонный ленточнопильный станок с поворотом до 60°

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Мощность двигателя, кВт	4
  Вес	2800 кг
  Длина, мм	2280
  Ширина, мм	3500
  Высота, мм	2200
  Диаметр	резки под 90˚ 400 - 400 x 400 мм, под 45˚ 260 - 260 x 400 мм, под 60˚ 240 - 240 x 400 мм
  Пильное полотно	5000 x 41 x 1,3 мм
  Скорость резания	20-80 м/мин
  Мощность мотора гидравлики	0,75 кВт
  Помпа	гидравлическая 0,04 кВт
  Сечение обрабатываемой детали при 90°, мм	●400 ■ 400 x 400
  Сечение обрабатываемой детали при 45°, мм	● 260 ■ 260 x 400
  Сечение обрабатываемой детали при 60°, мм	● 240 ■ 240 x 400

• Описание

  Назначения

  Ленточнопильный автоматический станок MetalTec BS 400 ZA предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

  Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

  На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.

  Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

  ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим прижимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки;
  • Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.

  СХЕМА ОБРАБОТКИ:

  СТАЛЬНЫЕ ТРУБЫ

  ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ

  СТАЛЬНОЙ ПРУТОК

  ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:

  • Автоматическое опускание и подъем пильной рамы, продвижение материала - позволяет автоматизировать процесс резки от первой загрузки заготовки до получения готовых заготовок, а также повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

  ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

  Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

  Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.

  Конструктивные особенности

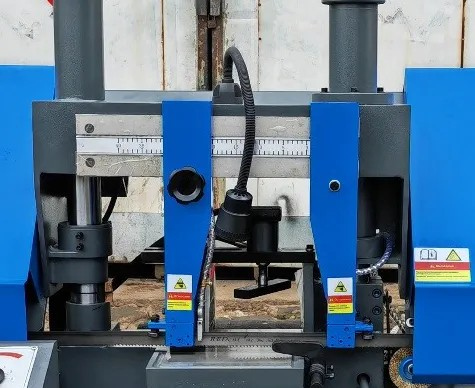

  	НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.
  	КОЛОННЫЙ ТИП СТАНКА Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.
  	ГЛАВНЫЙ ДВИГАТЕЛЬ Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.
  	ПАНЕЛЬ ОПЕРАТОРА Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка: пуск цикла пиления в автоматическом режиме; управление органами станка в ручном режиме.
  	ГИДРАВЛИЧЕСКИЕ ТИСКИ Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.
  	РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ Бесступенчатая регулировка скорости: 20 - 80 м/мин.
  	АВТОМАТИЧЕСКАЯ ПОДАЧА Т-образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз - 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.
  	ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.

  Комплектация

  Стандарт

  • ГИДРАВЛИЧЕСКИЕ ТИСКИ
  • ЛЕНТОЧНОЕ ПОЛОТНО
  • ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
  • АВТОМАТИЧЕСКИЙ РОЛЬГАНГ С ПРОДВИЖЕНИЕМ
  • ДАТЧИК НАЛИЧИЯ ЗАГОТОВКИ В ЗОНЕ РЕЗАНИЯ
  • ЛАМПА ОСВЕЩЕНИЯ РАБОЧЕЙ ЗОНЫ
  • ЯЩИК С ИНСТРУМЕНТАМИ
  • КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ
  • РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
  • ЧПУ КОНТРОЛЛЕР
  • МОТОРИЗИРОВАННЫЙ КОНВЕЙЕР СБОРА СТРУЖКИ
  • ПОВОРОТНАЯ РАМА НА УГОЛ 0-60
