MetalTec T6020 (1000W)

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Напряжение	380
  Вес	4500 кг
  Длина, мм	10776
  Ширина, мм	2246
  Высота, мм	2353
  Вид охлаждения	Чиллер HAN LI
  Направляющие по осям X, Y, Z	Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)
  Передача по осям X, Y	Косозубые передачи шестерня-рейка YYC (Тайвань)
  Передача по оси Z	Высокопрецизионная шарико-винтовая пара TBI
  Датчик высоты	Автоматический
  Система управления	Cypcut
  Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
  Смазка	Централизованная система смазки
  Редуктор	NIDEC - SHIMPO (Япония)
  Точность позиционирования	±0,03 мм
  Ускорение	до 1G
  Мощность лазера	1000 Вт
  Длина волны лазера	1070 (± 10) нм
  Срок работы лазера	100 000 ч
  Максимальная толщина резки	0,5 - 10 мм
  Максимальная скорость резки	30 м/мин
  Максимальная скорость холостого хода	100 м/мин
  Минимальная ширина резки	0,12 мм
  Двигатели по осям X, Y	Серводвигатель FUJI 1,4 кВт (Япония)
  Двигатель по оси Z	Серводвигатель FUJI 0,4 кВт(Япония)
  Длина труб	6000 мм
  Наружный диаметр трубы (мин-макс)	20 - 200 мм
  Ход по оси Х	250 мм
  Ход по оси Z	300 мм
  Ход по оси Y	650 мм
  Частота тока, Гц	50
  Тип лазера	Оптоволоконный лазер
  Режущая голова	Raytools (Автофокусировка)
  Производитель лазера	Raycus
  Электрокомпоненты	SCHNEIDER (Германия)
  Точность повторного позиционирования	±0,02 мм
  Гарантия на лазерный источник	2 года

• Описание

  Назначение

  Лазерный станок MetalTec Т6020 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

  Виды обрабатываемых материалов

  Металлические трубы и профили любой формы.

  Сферы приминения станков

  Металлообработка, строительство, машиностроение и т. д.

  Комплектация

  №	Наименование	Кол-во, шт.	Примечание
  1	Оптоволоконный лазер MetalTec Т6020	1 шт.
  2	Источник	1 шт.	Raycus
  3	Серводвигатели	4 шт.	FUJI
  4	Стойка управления с ЖК-дисплеем и ПК	1 компл.	CYPCUT
  5	Поддерживающее устройство	1 шт.
  6	Лазерная режущая голова	1 шт.	Raytools (Автофокус)
  7	Чиллер	1 шт.	HAN LI
  8	Беспроводной пульт управления	1 шт.
  9	Автоматическая система смазки	1 шт.
  10	ЗИП	1 компл.
  11	Аспирационная установка	1 шт.

  Примеры получаемых изделий





  Конструктивные особенности

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
  	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
  	КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

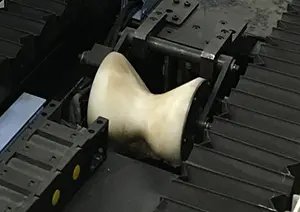

  	АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC) Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.
  	АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
  	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» / «IPG» Мощность (1000 - 4000 Вт) Станок оснащен лазерным источником компании «Raycus»(Китай) / IPG (Германия/США/Россия). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
  	РЕЖУЩАЯ ГОЛОВА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
  	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по оси Y (2 шт.) – 1,8 кВт + 1,8 кВт Двигатель по оси X – 0,85 кВт Двигатель по оси Z – 0,4 кВт
  	ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации.
  	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
  	ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
  	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf
  	ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (ЯПОНИЯ) Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония)
  	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
